中杯~ 大杯~ 超大杯~ 除了尺寸大小，你能看出这三个机箱最关键的区别吗？
换个角度再看看呢？ 从左至右分别是乔思伯的A4、U4、U5S，后部视角可以很直观看到这三款机箱分别使用了三种不同的主板+显卡安装方式 - A4——主板倒置+显卡竖插
- U4——主板传统正置+显卡传统直插
- U5S——主板传统正置+显卡竖插
乔思伯的A4机箱之前艾伦有做过开箱及装机体验，受限于ITX机箱较小的体积，这类A4 主板倒置+显卡竖插的结构倒是相当常见。但对于ATX机箱而言，显卡直插则是过去多年来的主流，直到近两年才开始流行显卡竖插，以此来展示更多显卡正面外观及灯效。而乔思伯的U5S结构设计更加大胆，在U5的基础上直接砍掉了显卡直插的7根槽位，改为3根竖插槽位。这样的设计到底如何，我们一边装机一边来看看。
机箱本体重点先看看显卡竖插结构
底部仅有3条显卡竖插槽位，第一次看挺不适应的，由于砍掉的7条直插槽位空出许多横向空间，因此竖插槽位可以适当靠近主板，不会贴着侧透玻璃，显卡也能获得充分的进风空间
从内部看则是在底部增加了显卡竖插底座，使用两颗螺丝将附赠的PCIE转接线固定在底座上即可
另外值得表扬的是，显卡竖插底座并不会影响机箱底部风扇的正常安装（12025标准风扇 x3），仅需注意在安装风扇前先拆下显卡竖插底座

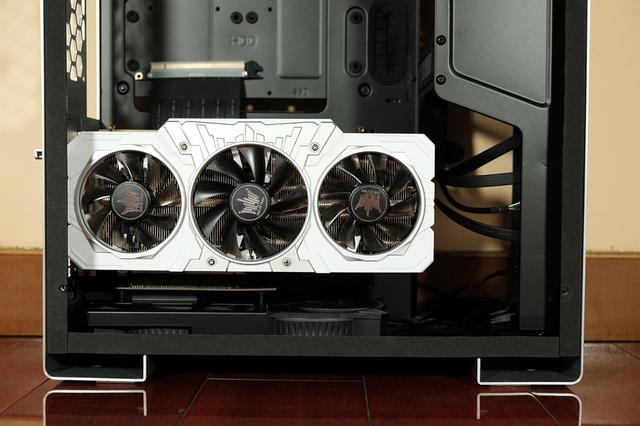

插上显卡先看看效果
亮机显卡使用影驰名人堂RTX2070 Super HOF Classic，挑了张手头规格尺寸比较大的显卡试试兼容性，长度超过30厘米，厚度也超过双槽厚，约5厘米。正面为三风扇组成的白羊座散热系统，实测温度表现很不错。显卡竖插的情况下，要是正面能带点RGB灯效就更好啦~
背面带有金属背板，直插时颜值上可以加分不少，竖插则看不到显卡背部
插入~~~U5S最长可以支持到35厘米的显卡长度，厚度建议时别超过3槽位，太厚会贴着侧透玻璃影响散热
显卡竖插的机箱更适合放在地上，便于从高往低的视角欣赏显卡侧面RGB灯效“HALL OF FAME”
圆规正转，回到机箱外观，左右面板均采用4毫米厚得钢化玻璃，并做了黑化处理，能够透出RGB硬件灯效又不至于暴露内部走线
前置面板有开关机按键（LED指示灯）、重启按键（LED指示灯）、USB3.0 *2、音频输入/输出接口
机箱后面板，乔思伯的特色之一铭牌认证——U5S，左侧还有转接出来的供电插口和选装风扇控制按钮
顶部设计和U5一毛一样，按压式出风防尘网，打开后顶部可以安装240规格冷排，冷排边上是电源位，支持ATX电源，长度基本没有限制，除非同时使用20厘米以上电源+30cm以上显卡。。。一般不会吧。。不会吧
打开顶盖后可以轻松开关电源按键，这里使用的安钛克HCG750还带有“HYBRID MODE”智能风扇启停按键，低功耗风扇自动停转降低噪音
HCG750为标准ATX规格，安装在这个机箱内毫无压力，仅14厘米的长度甚至可以兼容部分迷你ITX机箱
HCG750额定功率750w，+12V最大输出可以去到744W，搭配R5 3600+RTX2070S的情况下，负载量可能都不需要风扇主动散热，并且HCG金牌系列标配10年换新！
供电接口全模组设计，原装线材为黑化扁平线，为追求美观我根据U5S机箱的尺寸自己动手做了一套镀银模组线
再来看内部设计，三围219x418x440(mm) 40L左右的体积在ATX机箱中属于紧凑型，电源前上置可以提高内部空间利用率，除底部显卡竖插结构以外，整体结构基本和U5相似。
背部设计也很简约，HDD/SDD硬盘直接挂载在背面，因此背板理线空间非常充裕
翻车警告。。。装CPU散热翻车的情况我也见过不少，类似高度太高导致机箱侧板合不上；散热鳍片和主板供电散热模块冲突；风扇和内存打架等等，本以为都已考虑周全，没想到还是得翻车。。。
为了以防这里不兼容那里冲突的，起初买的是一款很常规的四热管塔式散热——乔思伯CR1000白色版，高度15.8厘米正好能放进U5S（CPU散热器16厘米内），宽度12厘米左右也基本是常规标准。底座直触式设计足够平整，上方四根6毫米热管通过穿FIN工业与鳍片相连。
鳍片边缘采用扣FIN设计，顶部有装饰板覆盖，并且带有RGB灯效，不过不支持同步控制，只能自动七彩流光变化
12025标准的风扇，包括线材在内整体全白设计颜值很高，扇叶带RGB效果，且扇叶支持拆装便于后期清理，翻车后续被我用在了备用方案上~~~
整体颜色风格以白色为主，看起来确实挺小清新的
然而换个角度才发现，塔式风冷散热在这个机箱内会与竖插的显卡造成视觉冲突，竟然挡住了显卡侧面RGB灯效！挡住了RGB！挡住了RGB！
不知道是不是厂商有意为之，从这个角度看到CR1000竟然刚好能与这块名人堂2070S兼容，两者之间仅留有不到1厘米的空间
仔细观察U5S这个机箱结构后，发现机箱内主板上方还有不少空间，应该是厂家为240冷排特意预留的高度，因此最合适的散热方案还是一体式水冷，既不会遮挡显卡灯效，又能有效利用机箱内部空间 备用方案
由于家里没有多余的240一体水，只好翻出很久前装机用过的乔思伯下压式散热器CR701，原装风扇黑色颜色不统一，换成了CR1000上的白色RGB风扇。主板使用华擎B550钢铁传奇，之前有单独写过开箱拆解评测，内存则是宇瞻的暗黑女神NOX RGB 3600。
使用这块主板的主要原因是板载两组5V ARGB插针和两组12V ARGB插针，主板右上和左下各有一组，位置设计很有心，正好能覆盖机箱顶部和底部的RGB接口需求
CR701下压式散热的兼容性做的不错，与主板和内存完美兼容
备用散热器换上后整机效果
CR701高度只有7.5厘米，上机之后明显能看出与CR1000的区别，留出显卡上方空间展示显卡RGB灯效，CPU散热与竖插显卡互不干扰。不过换了下压散热后解热能力相比塔式会弱不少，如果是使用3600X/i7-10700等以上级别CPU时，建议选用240一体式水冷。
主板、散热、内存、显卡的颜色风格都以灰白色为主，RGB灯效也互不干扰，至此，这次装机虽然有意外翻车，但最后整机效果基本达到了我的预期，等之后有特别中意的白色一体式水冷再升级下。
最后看下背面，自己动手做电源定制线长度肯定不用担心，理线完全可以按照自己的思路，右下角预留出一条SATA供电线，以备硬盘供电所需
RGB灯效展示
白天整机RGB效果
更换散热后显卡RGB灯效得以完整展现
散热风扇虽不支持主板灯控同步，只能自顾自七彩流光循环，但轴心使用了16颗灯珠过渡比较柔和rou。旁边宇瞻的NOX RGB内存更值得表扬，完全看不出灯珠，RGB流光非常顺滑
前置面板开关机键通电后会有一圈白色灯光，光线较暗情况开关机很方便
顶部防尘网隐约透出机箱内灯效
顶部透出的灯效全靠这两把酷妈的HALO风扇，外层光圈加内部扇叶组成双重灯效，且支持5V ARGB灯光同步，目前还没看到颜值更高的替代品
底部也装了3把酷冷至尊MF120 HALO风扇，整台机箱3进2出的风扇配置内部形成正压差
内存RGB灯效，支持主板灯控软件同步
主板IO护罩处灯效，同样支持软件同步灯效
显卡侧面灯效，可以通过影驰自家软件控制
总结一定要用240一体水！一定要用240一体水！一定要用240一体水！ U5S整体结构在U5的基础上进行优化，保留顶部双风扇与底部三风扇，原本会被直插式显卡阻断的风道在升级为显卡竖插后得以解决，形成类似垂直风道的散热解决方式，有效提升整机散热性能。此外，带RGB冷头的240一体式水冷才应该是U5S的正确装机方式，配合显卡竖插后展现出更大面积的RGB灯效，对于硬件RGB玩家而言U5S是个值得考虑的箱子。 虽然装机又一次翻车，但也算是一次吸取并分享经验的过程吧，谁叫我喜欢瞎折腾呢。。。以上
|
