电脑主板维修基础精华

weixiu

一． 主板元件标识：
1． 插槽：
A．最原始及速度最慢的插槽是ISA插槽，大多为黑色，一般插老式声卡或网卡，可把此插槽方向朝左，CPU插槽为右，打印机插上为上，电池方向为下（693主板）

下图中黑色的长插槽即为ISA插槽，在现在的的主板中基本没有了这种插槽。

B．传输速度次之的是PCI插槽，一般为白色，从左向右数第二种插槽，此插现在的声卡，网卡、猫、电视卡等卡。

上图中，白色的插槽即为PCI插槽。主板维修时，如果要插主板诊断卡，一般就插在PCI插槽上。

C．显卡专用且速度传输最快为AGP插槽，一般为深褐色。

维修时可能用到的显卡可能有PCI显卡，AGP显卡，PCI－E显卡，各自的插槽是不同的。AGP显卡就插在AGP插槽上。下图中深褐色的插槽即为AGP插槽。

D．CPU插槽为slotl和PGA370、PGA423、PGA468插槽。

下图中白色的即为CPU插槽。PGA370表示这个CPU插槽有370个孔，也就是说它只能插有370个针的CPU。

E．内存插槽为大多为黑色，也有其他色彩的。下图中黑色蓝色的都是内存插槽。

F．IDE插槽为40针插光驱和硬盘。

上图中有三种插槽，从左数第一个稍短一点的是“软驱插口”，旁边写有IDE1，IDE2的，是IDE插口，可以插传统的IDE硬盘和光驱。左边的是串口硬盘的插口。

G．软驱插口和 IDE并排一般为34针

H．电源插槽为20孔，下图中白色的即为电源插槽。现在的奔四主板还有一个四口的电源插槽，专为CPU供电。

2． 外插接口
A． PS/2鼠标口，插圆口鼠标，键盘此插口插件不支持执热插拨
B． USB接口，接USB鼠标键盘、优盘、MPS等外设，支持热插拔（长方形）
C． COMD，插老式鼠标键盘等老外设（9针）
D． 打印机接口26孔

E．810主板采用370CPU插槽，另外集成声卡、显卡和游戏手柄插口
F． 另外多有AMR插槽，此扩展槽不常用，外接的多媒体声控设备

3． 芯片

A． 北桥：离CPU插槽相近的大BGA封装形式的主芯片是北桥，主要产家有intel、VIA、SIS等厂家，所谓693主板是指此芯型号，例810主板、BX、LX等则是intel北桥芯片，北桥芯片负责CPU、内存、PCI及AGP之间的连接控制。

下图大的是北桥，小的是南桥，合称芯片组。



在主板上，北桥离CPU近。如下图，加了黑色散热片的是北桥，靠左的正主形黑色方块是南桥。

B． 南桥：与北桥芯片相比之下，此主芯片也是BGA封装形式，但是个头较小，靠近ISA插槽（靠左边），主要负责软件、硬盘、键盘等控制接口，以及USB接口等连接与控制，也同时负责开机和复位电路，此芯片与北桥合并为芯片组，厂家也一样。


C． I/O：负责传频口：低极速度输出，型号：winbond、ITE、ALI、SMC、SMSG、SIS此芯片负责开机、复位以及信号传输电路，此芯片大多靠近BIOS芯片，长方形、腿较密，也有I/O芯片集成于南桥，则整块主板由南桥控制。

下图中红色圆圈的左边那个正方形的四面都有脚的写有ITE的即为I/O芯片。

D． BIOS：内存储基本输入输出系统，开机时，CPU调用其内部系统来完成自检，此程序比较容易破坏，CIH病毒可破坏其内部系统，破坏后果程序可用编程器刷写，此程序破坏后，会造成不能启动或死机，此芯片可插拔，一般有windond、intel、OST等厂商，不同主板只要南北桥芯片一样，BIOS芯片可调换。

上图中，红色圆圈的上面，装在一个方框里的，就是BIOS芯片。

E． COMS：此芯片一般集成于南桥内，由主板上电池供电保存其内部信息，这就是什么我们关机后，时钟和日期依然正常的原因。

有些人区分不了COMS和BIOS，其他它们是在不同的芯片内。

F． COM口芯片（75232）和串口芯片（75185），其芯片腿与COM口或串行口相连，形状相似，大多为20脚，其负责COM口和串口外设，这两个芯片都由I/O来控制，如果COM口和串口一个能用，一个不能用，则两个芯片有一个损坏，如果两个接口都不能用，则应怀疑I/O芯片是否损坏。
G． 时钟发生器和晶振相邻，内产生内部频率为14.318MHZ如果没有时钟发生器或损坏，主板不工作，此搭档负责主板上所有的时钟信号。

下图右边写有ICS的是时钟发生器，左边写有14.318的是晶振，晶振的作用相当于人的心脏，心脏跳动，其他器官才工作。晶振产生振动，再经过时钟发生器分频后传给其他主板上的“器官”比如PCI,AGP，南桥北桥等，主板才会工作。

H． 电源控制芯片，负责和管理控制CPU工作电压，一般此芯片附近有两个场效应管和大圆环型电感。型号： 3007、34063、1152

上图右下角的好象是一个电源芯片？它调整主板的供电部分给CPU供电。

I． 门电路芯片：A：与门、非门、或非门。B：触发器（374）。C：缓冲器（244）负责开机和复位高低电平的转换（1→0→1-0）（此芯片较小，14脚）

J． 声卡解码芯片：集成声卡有：四方形、很小，负责AD和DA信号的转换。

K． ASUS：开机复位芯片，此芯片只有华硕主板才有
L． 监控芯片：检测CPU温度，CPU风扇转速，由南桥控制，有无两可，大部分由南桥集成。
M． PMA控制器：用于高速主板，有四个ADM插口才有，直接内存访问，不经CPU

二、主板信号流程：

主板信号一般有时钟信号、复位信号、PG信号，可查主板上的插槽测试点，则可知道哪一信号无，无此信号电压，则测信号产生电路有故障， 则应修该电路。另外，如果以上信号无或供电无，主板都不能正常工作。

三、各种插槽重要测试点：
A：ISA插槽测试点：此总线图是主板的正视图，如果不知正反的话，则测第一脚为“GND”，则对图参考。
（1） 复位信号：B面向下第2脚，正常时为0V、5V复位
（2） 时钟信号：B面向下第2脚，正常时为1.1----2.2V，如果此电压低于1V，或高于2.5V，则不正常。
因为此插槽与南桥相连，可利用插槽脚对地打阻值，如果阻值相差太大，则判断南桥或I/O某一芯片损坏。ISA插槽在现在购买的主板上几乎没有。
B：PCI总线图:
（1） 复位信号：SIDE A1向下第8脚，正常为3.3V,复位0V
（2） 时钟信号：SIDE B2向下第8脚，正常为1.1V----2.2V
把PCI放成如下的短边在右的样子，则可以直接在主板的正面测PCI插槽上的复位和时钟信号。测试点在PCI的针和主板的连接处。从左数，第8针脚，前面是复位信号，电压一般为1.6V左右。后面（离人远的一面），是时钟信号，一般为3.3V。其实这两个电压不用测，在主板诊断卡上就可以直接看出来。复位信号对应主板诊断卡上的RST灯，如果它常亮，说明无复位。时钟信号对应主板诊断卡上的CLK灯，如果它常亮，说明时钟是正常的。

（3） 供电：SIDEA1、SIDEA2、SINDEB1、SINDB2各引脚电压直接由ATX电源直接供给，不正常则顺此线路找上去。

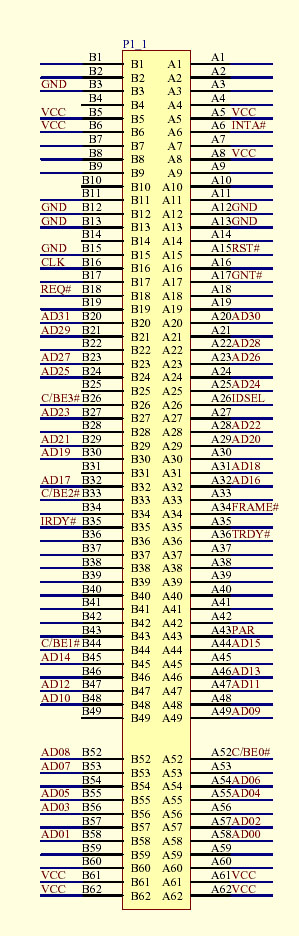

SIDEA1、SIDEA2、SINDEB1、SINDB2这种说法是说的PCI的底视图，也就是把主板翻过来，有零件的一面在下面。这样看到的PCI脚有四列。下面这个图是PCI的正面图，也就是不翻过来看，PCI就只有两列。其中VCC就是由ATX电源供过来的电压。

上图中引脚名称中带#号的表示该引脚为低电平有效,不带#号的为高电平有效.INTA#是带"#"号的,表示低电平有效,就是说当它为低电平时引起中断,平时为高电平.以前读这句话老没读懂，所以加红做为记号


C：AGP总线图:我们看AGP底视图的时候，对照主板，是将主板翻过来，然后键盘鼠标口离人远。这时来看。
（1） 复位信号：A1往下第4脚，正常3.3V、0V复位。A1列是左边第一列。
（2） 时钟信号：B1往下第4脚，正常1.1V----2.2V

下面是AGP总线图，将各种相同定义的引脚归纳到一起了。

D：168线内存底视图:底视图
此总线没有复位，只有4个时钟，和一个供电为CLK1、CLK2、CLK3、CLK4、VCC、VCC=2.5V、CLK1-4=1.1V----2.2V
E：CPU插槽总线图
（1） SLOT1 CPU引脚底视图：电压：（a）核心主电压：2.0V（上半部）SIDE B1，向下37脚（VCC=CARE），由电源控制芯片和两个场效管供电，具体见电路
（b） 内核电压：1.5V（上半部）SIDE A1，向下1脚（VCC-VTT）
（c） 外核电压：2.5V（上半部）SIDE B2，向下1脚（FLUSH#）
（d） 辅助电压：3.3 V（下半部）SIDE B2，向下24脚（VCC-L2）
如果以上电压无或不正常，则参考29页图查相关电源供电电路
信号：（a）外频时钟：1.1V----2.2V（下半部）SIDE A2向下第1脚（BCLK）
（b）复位：1.5V、OV复位（下半部），SIDE B1向下第1脚
（c）PG：2.5V（上半部）SIDE A2向下第6脚（PG）
如果以上电压不正常则查相关信号发生电路。
（2） PGA370引脚底视图:此图为四方形，但左上和右下缺1脚，可以和主板的PGA370插槽对好。
电压：（a）核心主电压：“4”往下第1点“VCC”为2.0V
（b）内核电压：“37”往下第28点“V1.5”为1.5V
（c）外核电压：“37”往下第24点“V2.5”为2.5V
（d）外频时钟：“37”往下第21点“BCLK”为1.1—2.2V
（e）复位信号：“4”往下第22点“RST”正常为5V、0V复位
三．CPU供电电路:
此电路图为CPU供电，即通电此电路给核心主电压，内核电压，外核电压，输助电压
常见维修：
a．2.0V主电压不正常或无，主要测试Q1和Q2场效应管是否损坏，C1—CN电容是否短路，D是否短路，如果以上无问题，如果以上问题，则应更换电源控制器芯片，但要先检查芯片的5V和12V供电是否正常。

在上图中，有四个电感（就是绕有金黄色铜线的那四个）。其中右边有一个立柱形的，它一头连接着电源插座的12V（没四口电源插座的是连接到5V上，CPU由它供电）。一头连接着供电部分的一个场效应管的屁股（场效应管有三个脚，我总是分不清它每个脚的名字，就把并排的两个叫脚，单独在一边的叫屁股），我们叫它Q1吧，场效应管用Q来表示。Q1，你如果把它屁股正对人身体，两个脚远离人体这个位置（就是上图的样子），那么它右边的一个脚连接到电源芯片上，左边一个脚连接到圆形的电感上。最后通过圆形的电感给CPU供电。CPU的三个工作之一是电压，此电压就是在圆形电感的脚上测。C1的CPU是2V,等等。具体上CPU上的电压标注。

B．2.5V或1.5V电压无输出或输出电压不正常：
事先应先跑电路，看2.5V供电是经过电阻降压输出还是通过场效应管控制输出。如果2.5V和1.5V电压都不正常，则判断为电源控制器芯片损坏，如果两种电压输入其中一组，则查有问题的一组的供电方式，大部分为场效应管损坏或电阻损坏。
C．辅助电压3.3V或不正常，则跑电路查相关连接电路，大部分是场效应管损坏。
四．时钟发生器电路
如果主板不能正常工作，且检测各重要电压时，发现时钟电路电压不正常，则应跑此电路，看此电路经过哪个元器件，判断其好坏，大部分造成无时钟信号是由于时钟芯片损坏。
五、复位电路
如果主板不能正常复位，应先找到RESET连接口，有两根线，一根接地，另一根则会通过门电路直接或间接与南桥相连，大部分是一些门电路损坏。

下图的主板跳线中，就包括有RESET连接口。它的旁边一般标有RESET。

复位电路是以南桥为核心，以门电路为辅，构成RESET产生电路，南桥产生复位信号的前提条件：a、VCC，b、CLK、c、灰线5V。有故障判断前提要加CPU复位灯亮，加CPU才能确定复位是否正常。只要CPU存在，主板要想正常工作，一定要有复位信号和时钟信号。
六、开机电路
如果主板不能正常开机，则应找到PW-ON接线口，其中一根接地，吊一根通过门电路，I/O芯片直接或间接与南桥相连。坏的较多的是中间的门电路和I/O芯片。

六、BIOS的刷写：
当主板上的BIOS内程序被破坏后，会造成不能开机或开机自检出错，对应刷新BIOS，BIOS的刷新一般需要专用的编程器，使用方法可参照上面的说明书。

也可以用软件刷新BIOS

七、贴片元件的更换：

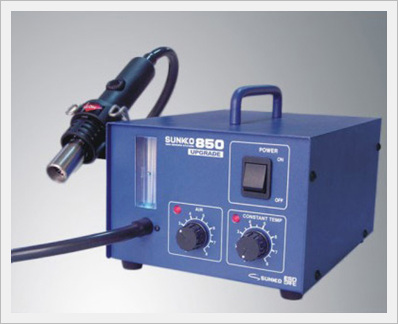

由于贴片元件的个头小，电烙铁不易更换，我们则用“热风焊台”，使用方便，可把风速调低，在（3-4档左右）温度控制在4.5档左右，连续吹10秒，即可用镊子夹起更换
